VDCM7272混合矩陣入駐寧波智慧城市展廳

【中國數字視聽網訊】日前，V-TECH成功完成了寧波智慧城市展示廳的數字高清信號傳輸工程。寧波智慧城市展示廳是有中國聯通寧波分公司建設的，于2012年7月建設完成并通過驗收投入使用，經過一段時間的運營廣受寧波市委領導的高度表揚。

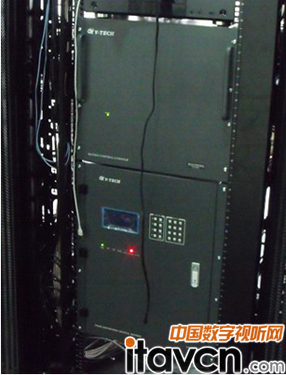

VDCM7272高清矩陣入駐寧波智慧城市展廳

該展示廳設計了大量的AV顯示系統，由各種各樣的多屏拼接、大屏幕融合以及單屏顯示構成，由于整個展示廳面積較大，各個顯示屏分布距離較遠，因此整個系統中數字高清信號的傳輸是必須解決的一個主要問題。很榮幸的是工程商及用戶選擇了V-TECH的VDCM7272系列數字高清混合矩陣作為整個顯示系統的信號處理核心，因為VDCM7272不僅能夠實現所有種類的視頻信號的混合切換，而且其具有的雙絞線以及光纖輸入輸出板卡，能實現不同距離的遠距離傳輸解決方案，能很好的實現本系統中對高清數字信號遠距離傳輸的要求。在本系統中，我們就根據用戶的需求，配置了30多路多模光纖輸出，以方便整個展館中所有顯示設備對高清數字信號的使用需求，同時，我們在顯示設備端配置V-TECH的VFO6000光纖延長器使用，因為VFO6000可以直接接到顯示設備上使用，所以整個線路不再需要傳統的銅質線纜，可以使高清數字顯示信號接近無損傳輸。

VDCM7272高清混合矩陣

本項目使用的VDCM7272高清混合矩陣，最大輸入輸出分別可達到72路，輸入信號有HD-SDI、DVI、VGA、HDMI和分量視頻;輸出主要有多模光纖、DVI、VGA和HDMI。主要特點包括：支持EDID管理;支持HDCP的HDMI輸入輸出;雙電源冗余備份。同時，該矩陣只需要在更換輸出板卡的情況下就可以方便的升級為無縫切換矩陣，實現淡入淡出、拉簾等切換特效，提升用戶對整個顯示系統的使用感受。

為了配合系統中對音頻信號分配與切換的需求，同時配備了一臺專用的音頻矩陣切換器，實現了整個AV系統的需求，不失為一個經典的高清混合矩陣應用案例。

（編輯：Karl）
