解析VGA矩陣切換器與RGB矩陣切換器區別

【中國數字視聽網訊】矩陣切換器就是講一路貨著多路視音頻信號分別傳輸給一個或者多個顯示設備，如兩臺電腦主機要共用一個顯示器，矩陣切換器可以將兩臺電腦主機上的內容任意切換到同一個或多個顯示器上。矩陣切換器是一類切換多路信號的輸出設備。VGA矩陣切換器，實現多路信號進，多路信號輸出�？梢詫⑷我庖粋�輸出口進行信號切換，來輸出任意一個輸入信號。VGA矩陣實現的是多路VGA信號輸入，多路信號輸出，RGB矩陣是將VGA信號轉換成RGB信號來實現矩陣功能。

VGA矩陣切換器的概述與原理

顯卡所處理的信息最終都要輸出到顯示器上，顯卡的輸出接口就是電腦與顯示器之間的橋梁，它負責向顯示器輸出相應的圖像信號。CRT顯示器因為設計制造上的原因，只能接受模擬信號輸入，這就需要顯卡能輸入模擬信號。VGA接口就是顯卡上輸出模擬信號的接口，VGA(VideoGraphicsArray)接口，也叫D-Sub接口。雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數的顯卡都帶有此種接口。

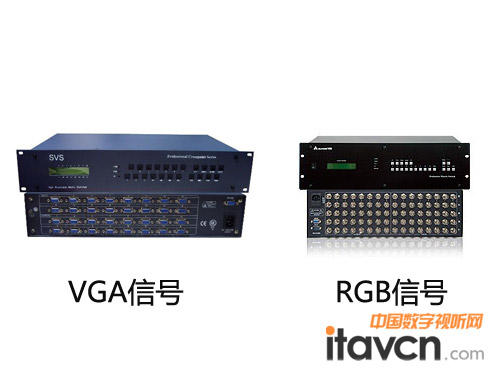

解析VGA矩陣切換器與RGB矩陣切換器區別

目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變為R、G、B三原色信號和行、場同步信號，信號通過電纜傳輸到顯示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A/D(模擬/數字)轉換器，將模擬信號轉變為數字信號。在經過D/A和A/D2次轉換后，不可避免地造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。

RGB矩陣切換器的概述與原理

對一種顏色進行編碼的方法統稱為"顏色空間"或"色域"。用最簡單的話說，世界上任何一種顏色的"顏色空間"都可定義成一個固定的數字或變量。RGB(紅、綠、藍)只是眾多顏色空間的一種。采用這種編碼方法，每種顏色都可用三個變量來表示-紅色、綠色以及藍色的強度。記錄及顯示彩色圖像時，RGB是最常見的一種方案。但是，它缺乏與早期黑白顯示系統的良好兼容性。因此，件多電子電器廠商普遍采用的做法是，將RGB轉換成YUV顏色空同，以維持兼容，再根據需要換回RGB格式，以便在電腦顯示器上顯示彩色圖形。

VGA信號與RGB信號之間區別

VGA信號的組成分為五種：RGBHV，分別是紅綠藍三原色和行場同步信號。VGA傳輸距離非常短，實際工程中為了傳輸更遠的距離，人們把VGA線拆開，將RGBHV五種信號分離出來，分別用五根同軸電纜傳輸，這種傳輸方式叫RGB傳輸，習慣上這種信號也叫RGB信號，其實本質上RGB和VGA是沒有什么區別的。

（編輯：Karl）
