史上最全弱電工程施工程序 堪比教科書

【中國數字視聽網訊】弱電工程施工全過程可分為施工準備、施工安裝、系統調試(包括單體檢查試驗)和竣工驗收四個階段。

1. 施工準備

施工準備通常包括：技術準備、施工現場準備、物資、機具和勞力準備。

1) 設計技術交底和圖樣會審。設計技術交底主要包括：系統功能和特點、子系統劃分和聯動、工程質量標準、施工工藝和施工要點、工程用料材質要求等。

圖樣會審由弱電工程總包方組織，建設單位、設計單位、施工安裝承包單位參見。會審結果應形成紀要并三方簽字，以便共同執行。

2) 編制全套安裝施工工藝文件。施工單位應負責編制全套安裝施工工藝文件，包括繪制施工圖、設備安裝圖、系統管線圖、安裝工藝說明、線槽和橋架規格和施工預算等。

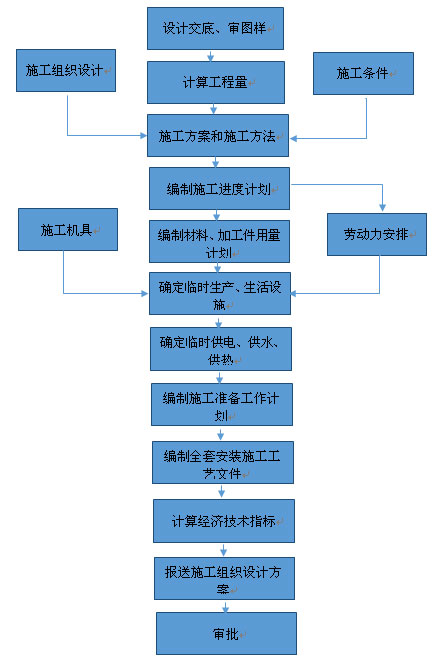

3) 編制施工組織設計。編制流程如下：

1) 確定供電、供水、供熱和施工安全準備。

2) 工程施工隊伍和施工機具準備。

1. 施工安裝

必須按圖施工，確保施工質量。做好施工過程中設計變動、工藝更改的記錄和會簽。嚴格執行隱蔽工程階段性驗收。做好與土建工程和室內裝飾工程的配合協調工作。

1) 弱電工程與土建工程和室內裝飾工程在時間程序上的配合包括：

(1) 配合土建預留弱電系統穿墻孔洞和預埋管路。

(2) 配合土建和水、電、風、氣各系統協調線槽和橋架施工。

(3) 配合室內裝飾工程敷設暗裝管線和各種插座。

2) 設備安裝和調試。具體如下：

弱電系統種類很多，設備各異，最早進入施工的是綜合布線，與室內裝修同步進行。在裝飾工程基本結束時，進入各子系統設備的定位、安裝和連接。

2. 系統調試

系統調試先從單體設備或部件調試開始，然后是各子系統獨立功能調試，最后進行系統功能聯動調試。

3. 竣工驗收

弱電工程按合同規定的試運行時間連續運行考核。具備竣工驗收條件后，業主可組織施工承包單位、行業專家、工程監理和使用部門進行竣工驗收。工程竣工驗收的基本條件是系統試運行工作穩定，各項技術性能指標符合工程合同要求，同時，竣工驗收還需準備以下材料：

(1) 系統性能測試報告。

(2) 圖-實相符的全套設計圖樣和施工資料。

(3) 系統操作使用手冊。

(4) 裝訂成冊的產品說明書。

(5) 隱蔽工程驗收?qǐng)?bào)告。

(6) 弱電系統招標投標文件和工程承包合同。
