搭建Dante數字音頻網絡的高端俱樂部

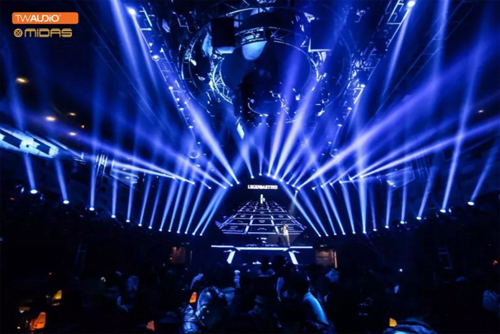

【中國數字視聽網訊】云浮《傳奇1933》俱樂部，全國首例搭建Dante數字音頻網絡的高端頂級俱樂部，由德國TWAUDiO揚聲器&英國Midas調音臺聯袂打造。歡迎您到現場體驗極其震撼的音響效果，《傳奇1933》俱樂部更是重金特邀世界百大DJ國際超新星《ALEX LEE》、當紅網絡女歌手OPEN、眾多國際超模等，在TWAUDiO音響系統的結合下，帶來讓全場沸騰炸裂的視聽盛宴!

俱樂部作為演藝中心，氣氛至關重要，而音響設計是影響氣氛的重要因素，如何利用音響設計讓現場氣氛更震撼人心，這里面大有學問。

接下來就讓小編為您揭曉【云浮•傳奇1933俱樂部】的音響方案設計吧!

方案設計：

系統采用了Dante網絡音頻和數字/模擬音頻冗余備份的系統連接方式，主鏈路PRO1調音臺通過DN9650網橋?qū)ES50協議轉換成Dante后接入交換機，與PLM12K44功放進行數據交換;冗余備份鏈路通過AES50直接傳輸?shù)紻L152接口箱，再轉換成模擬輸出，接入PLM12K44功放模擬輸入。Dante與模擬之間相互獨立，互為備份。

主擴區域

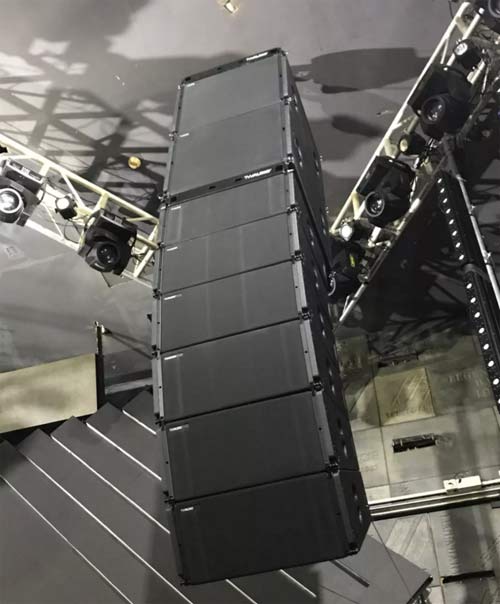

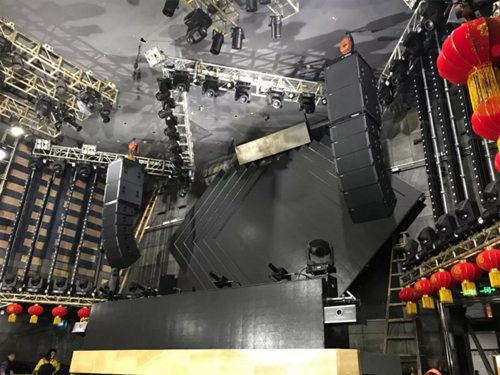

■ DJ舞臺左右兩邊共吊掛了12只Vera36線性陣列全頻揚聲器+4只S33線陣列超低頻揚聲器作為主擴LR

■ DJ舞臺前方左右兩邊以及場地后方共使用了6只BSX 雙21"超低頻揚聲器作為超低

■ VIP閣樓位置左右使用了2只B18 18" 超低頻揚聲器作為超低

補聲區域

■ 卡座補聲使用了10只M12揚聲器，以及使用了8只B18 18" 超低頻揚聲器

■ 大廳補聲則使用了4只B18 18" 超低頻揚聲器

■ DJ返聽使用了2只M15揚聲器

功放系統

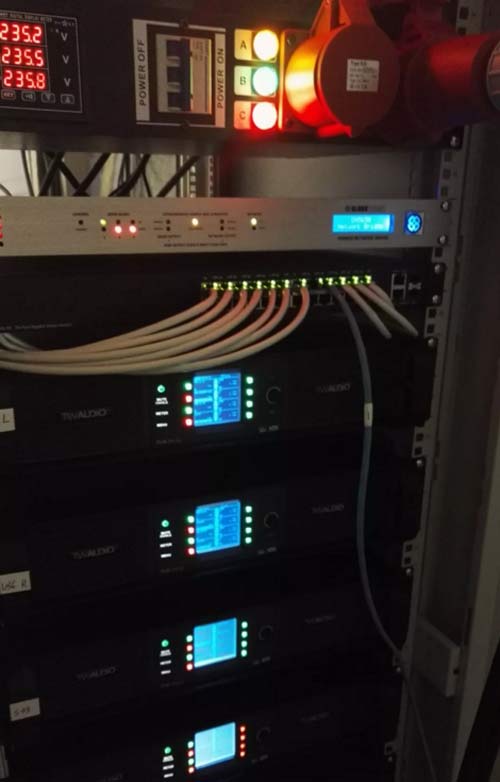

■ 整個系統共使用了10臺PLM12K44 四通道數字功率放大器

調音臺系統

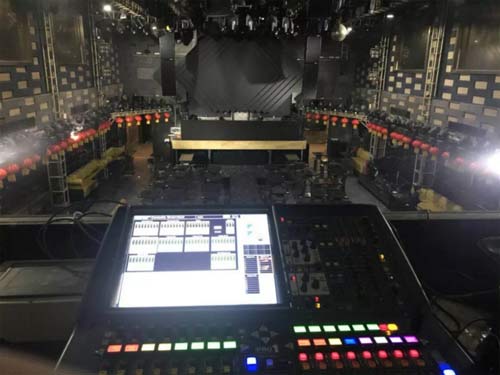

■ 調音臺是連接各種聲源與電聲系統其它電聲設備的紐帶，因而必須具有優秀的電聲性能指標，高度的兼容性、可靠性、靈活性及強大的功能。綜合各方面的因素，對于本項目我們配置了一臺國際頂級品牌英國MIADS PRO1 48路數字調音臺，搭配一臺DL152接口箱。
