大因DANACOID音頻雙鏈路備份系統解析

【數字視聽網訊】在高質量音頻信號應用領域及重要會議應用場所，對音頻信號的連續性及穩定性要求非常高。在一個單輸入音頻系統中，如果模擬端出現干擾等異常，如線路斷開導致的信號源中斷或者是干擾導致的音頻信號時域上的幅度大幅度變化，此時系統后面的子系統就無法得到正常信號輸入。

為了保證音頻輸入信號源的正常連續性，除了提高終端設備自身的穩定性外，對音頻的傳輸線路進行備份，亦是一種很好的選擇。

目前市面上常見的音頻備份系統有實時雙鏈路備份及非實時雙鏈路備份，各有其優勢及特點。

非實時雙鏈路備份

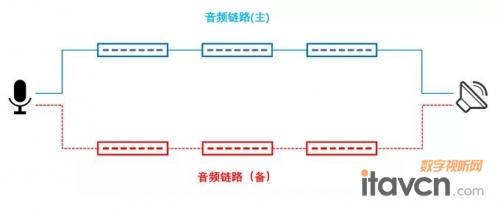

如下圖為其中一種鏈路備份方式(示意)，音源與擴聲系統間采用兩條不同的鏈路連接，在兩條鏈路均正常使用時，音頻信號僅從主鏈路傳輸。

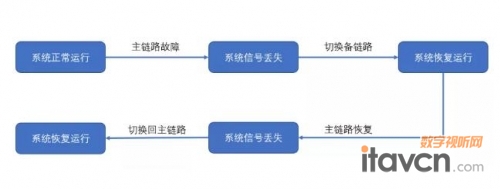

當主鏈路出現故障時，系統通過自動檢測發現主鏈路故障后即切換至備用鏈路;待主鏈路恢復正常，系統一般會立即(或稍后)切換回主鏈路。

此方式能夠在主鏈路故障時自動切換至備用鏈路，可在一定程度下保證系統的信號連續性及穩定性，但在鏈路切換、鏈路重構過程中，可能會出現短時間的信號丟失問題。

非實時雙鏈路備份

實時雙鏈路備份

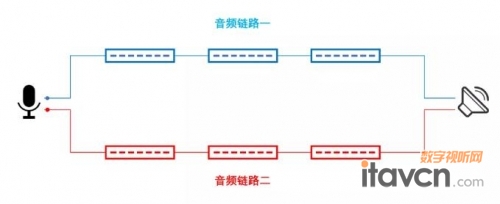

另一種雙鏈路備份方式如下圖，雖然音源至擴聲系統間同樣由兩條鏈路組成，但是兩條鏈路上均有音頻信號傳輸，兩路音頻信號同時輸出至擴聲系統。

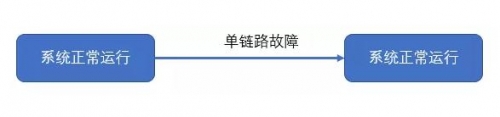

當其中一條鏈路音頻信號丟失時，音頻信號直接由另一條鏈路傳輸，不影響音頻系統正常運行。

這種同時在兩條鏈路傳輸音頻信號的備份機制同樣可在其中鏈路丟失音頻信號時切換至另一條鏈路，且大大減少了鏈路重建及切換的時間，能夠更好地保證系統連續性。

DANACOID雙鏈路備份音頻系統

上海大因多媒體技術有限公司(DANACOID)基于實時雙鏈路備份機制，秉承“至繁歸于至簡”的理念，研發了一套支持從前端至后端完全鏈路備份的會議音頻系統，旨在為會議室提供一套穩定、可靠的音頻系統。

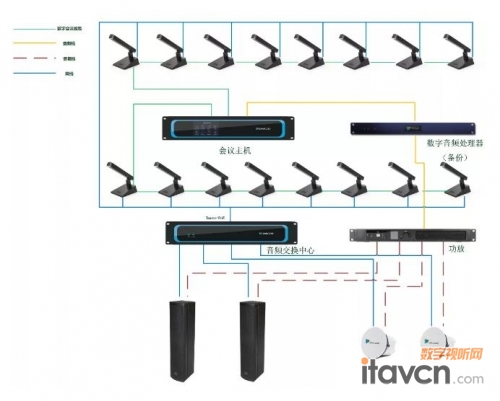

整個系統基于實時雙鏈路備份機制設計，音頻雙鏈路由Dante網絡音頻鏈路及模擬音頻鏈路組成，將數字會議系統和Dante音頻系統無縫融合，保障系統的可靠性及連續性。Dante網絡音頻鏈路采用PoE+Dante的方式實現超低延時無損音頻信號傳輸，整個鏈路基于AOIP架構，可部署于標準網絡中，極大地減少布線難度，同時可通過網絡實現多會議室間音頻的互聯互通;模擬音頻鏈路主要由數字會議主機、音頻處理器及功放設備組成，主要采用模擬音頻線纜連接，作為獨立于網絡音頻鏈路外的另一條音頻鏈路。

系統優勢

01模擬音頻鏈路與Dante網絡音頻完美融合，鏈路故障極速切換;

02為鏈路備份研發的雙備份數字會議話筒單元、雙備份音箱及音頻交換中心，更少的硬件實現雙鏈路備份;03 采用高品質鋅/鋁合金防水防塵超指向話筒單元，高端會議運用;04 可自定義的圖形化音頻系統控制界面，輕松掌控全局;05雙鏈路高性能音頻處理，處理模塊自定義。

產品簡介01

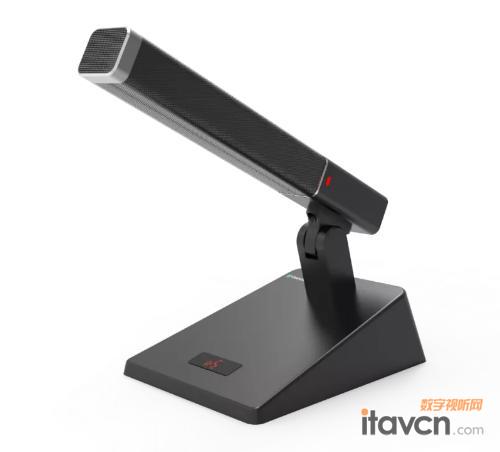

雙備份會議話筒

1、 Dante網絡音頻及數字音頻輸出

2、 鋅/鋁合金一體化，陽極氧化工藝，CNC精密加工高光邊

3、 防塵防水，無懼潑濺

4、 大振膜拾音，超心型指向

02

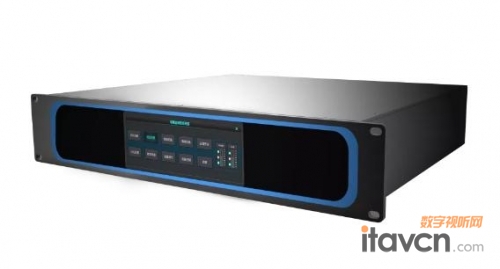

音頻交換中心

1、44個自適應10/100/1000Base-T端口，支持IEEE 802.3bt 90WPoE供電，連接PoE話筒及音箱

2、32×32 Dante 網絡音頻通道，可自由編輯的音頻處理模塊

3、GPIO/RS485/RS232/UDP/TCP/IP控制

4、智能PoE管理，自動識別PoE設備，不損壞非PoE設備

03

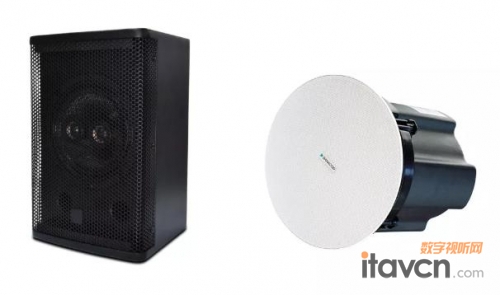

雙備份音箱

1、 PoE和外置功放雙驅動

2、 支持IEEE 802.3bt 90W PoE供電

3、 智能鏈路切換，單鏈路故障不影響工作

4、 自帶DSP功能，Dante低延時、高精度傳輸，支持網絡網絡遠程發現和控制
