力卡電子助力保康縣中等職業技術學校

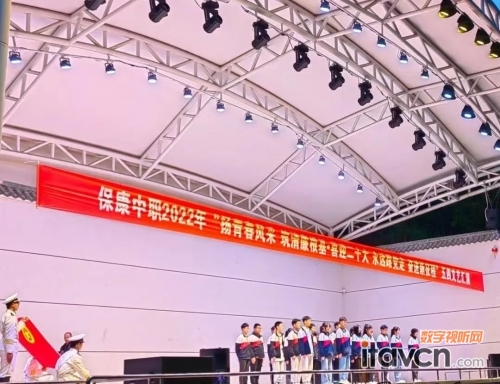

五四運動是中國歷史上偉大的反帝國主義和反封建主義的愛國運動，保康縣中等職業技術學校決定使用文藝匯演的方式來發揚五四精神。

難點

本次匯演的場地是比較寬的露天舞臺，演出環境復雜，舞臺部分地方甚至有無線信號較弱的區域。為了確保無線信號的穩定傳輸需選用的技術成熟的無線麥克風產品，保證匯演的精彩不中斷;同時保康縣中等職業技術學校坐落于荊山腹地四面八方被群山懷抱，濕氣較重和氣溫低是對電子設備質量要求較高。

解決方案

經過力卡工程團隊與校方領導多次商討決定采用ER-5700雙通道真分集無線麥克風系統為主要擴聲設備。具有FM超外差式接收保證話筒與接收機的穩定的音頻傳輸為整場匯演保駕護航;其中內置的多頻段互通功能支持E、I、J、K多頻段的接收機在不同的頻段互用無線麥克風，在參演人數較多時只需增加麥克風即可，方便了工作人員添加靈活麥克風。

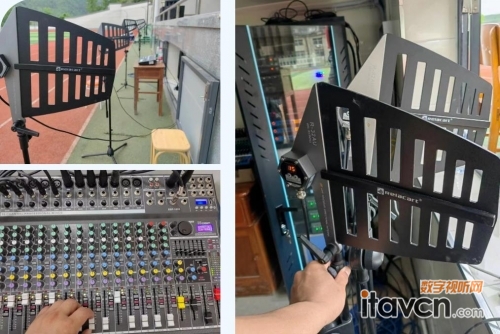

為了應對舞臺部分區域存在信號傳輸盲區和山區里惡劣的環境，決定使用R-32AU全頻天線和R-14D天線分配器來對舞臺進行全面信號覆蓋。傳統的天線面對雨雪等惡劣天氣有可能會出現生銹和使用壽命減短等多種情況，并且在射頻環境干擾嚴重的區域可能會影響，而R-32AU寬頻指向性天線采用了結實耐用的金屬打造具有一定的防水和侵蝕功能，能夠戶外惡劣天氣中持續為演出提供信號擴大功能，并利用心形指向性的前端靈敏度高，后方弱和線性單一指向的原理可以有效抑制后方的干擾信號。

以2組32AU全頻天線每組120度°角(指向角度為左右120°;上下180°)經過R-12S天線集線器并聯到R-14D天線分配器組成天放系統(R-12S天線集線器可以將1個射頻信號分成2個或者2個射頻信號合成1個;注：射頻增益會有一定的衰減)。

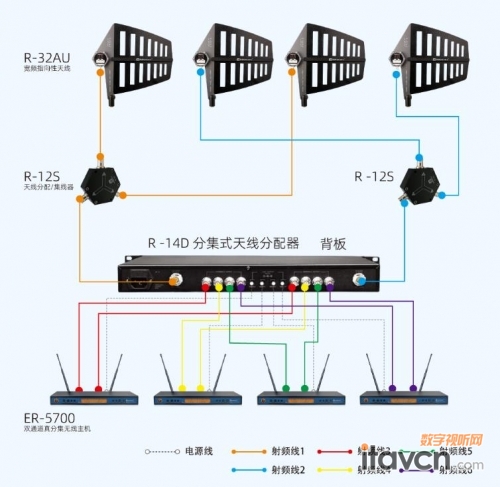

系統應用方案連接圖

系統組成

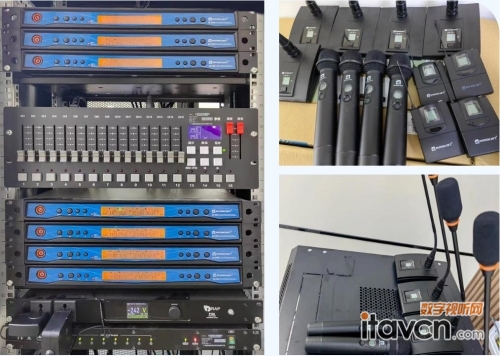

本次匯演方案使用了共7套ER-5700雙通道真分集無線麥克風系統，其中4套連接R-14D天線分配器為主舞臺使用，其余為評委席使用和后備。選用5支UD-2桌面式無線麥克風給評委席使用;4支EH-38手持麥克風和4個ET-50腰包發射器給主持人與參加演出的師生使用，搭配2組R-32AU寬頻指向性天線通過每組一個R-12S天線集線器進行互聯，隨后連接至1臺R-14D天線分配器組成全程演出所需的無線麥克風設備。

結語

本次五四青年節文藝匯演成功閉幕，ER-5700雙通道真分集無線麥克風系統的靈活的通用性和可靠的品質讓校方領導贊不絕口，同時也認可了力卡團隊的專業性。
