杰和科技全系3.5寸嵌入式工控主板亮相

【數字視聽網訊】3.5寸主板作為一種特殊尺寸的工控主板，具有一些獨特的特點和優勢。在工業自動化領域，它可以用于控制系統、自動化設備，提高生產效率和質量;在嵌入式系統中，可以應用于智能監控、智能交通等領域，實現各種物聯網設備的連接與控制;在數據采集與處理方面，3.5寸主板適用于環境監測、數據分析等任務，幫助用戶實時獲取并處理數據。

3.5寸主板的應用遠不止于此，杰和科技擁有25年硬件研發經驗，針對以上工業、自動化、智能應用、數據分析等場景，研發生產出以下3.5寸系列主板，成功為海內外客戶帶來多種全新的解決方案。

產品1

IB3-272

產品特性

1

支持Intel® Elkhart Lake架構下的Celeron® J6412處理器

杰和IB3-272采用了14納米工藝制造。該處理器配備了4個核心和4個線程，主頻為2.0 GHz，最大睿頻可達2.8 GHz。搭載Intel UHD Graphics集成顯卡，支持4K分辨率的圖形處理。

2

具備快速存儲大容量數據能力

最大可支持32GB內存，配備2個SO-DIMM DDR4插槽，支持1個M-Key M.2(2280)插槽用于PCIe SSD、1個2.5英寸SATAIII接口，1個eMMC5.1(可選)以增加存儲。

3

靈活拓展，接口豐富

3 x USB3.2 Gen1，3 x USB2.0

1 x 2合1音頻接口

2 x RJ45

2 x USB2.0, signal by 1 x 9pin USB header

1 x RS232, signal by 1 x 9pin COM header

1 x RS232/422/485, signal by 1 x 9pin COM heade

1 x Speaker插針(4pin)

1 x 10pin GPl0,4GPI, 4GPO

1 x F_Panel插針(8pin)

1 x 3pin CLR CMOS,1x 7pin INVERTER

1 x 4pin SATA PWR,1 x 4pin SYS FAN

產品2

IB3-271

產品特性

1

支持Intel® Elkhart Lake架構下的Celeron® J6412處理器

采用Intel® Elkhart Lake 處理器，主頻最大可達2.6GHz，搭載Intel® UHD Graphics，支持1 x HDMI(Max. 3840 x 2160@60Hz)，支持4K視頻輸出。

2

具備快速存儲大容量數據能力

最大可擴展32GB,雙通道2 x SO-DIMM DDR4內存，支持1 x M.2(2280) PCIe 3.0 x2 擴展SSD，1 x 標準SATAIII接口擴展HDD

3

靈活拓展，接口豐富

2 x RJ45

2 x USB3.2 Gen2，1 x USB2.0

1 x USB2.0 插針(可擴展2個USB2.0)

1 x 二合一音頻接口

1 x Speaker插針(4pin)

1 x 標準 30Pin LVDS 接口+6PIN 背光插座

1 x 20PIN 接口+6PIN 背光插座(同LVDS二選一)

1 x F_Panel插針

1 x RS232, 1 x RS232 / 422 / 485

1 x CPU_FAN(4pin)4PIN GPI，4PIN GPO

產品3

IB3-771

產品特性

1

搭載四核瑞芯微旗艦3588處理器

杰和IB3-771搭載有國產“至強嵌入式處理器”之稱的瑞芯微四核ARM Cortex-A76@2.4GHz+四核ARM Cortex-A55@1.8GHz大小核架構的3588處理器，可提供高效的計算和多線程處理能力，內置G610 MP4 GPU，擁有6 TOPs算力的NPU，支持 INT4/INT8/INT16/FP16混合運算，支持8K@60fps H.265、8K@30fps H.264視頻硬件解碼，支持8K@30fps H.265/H.264視頻硬件編碼，可提供出眾的多媒體體驗。

2

具備快速存儲大容量數據能力

IB3-771板載8GB LPDDR4X內存，支持1x標準SATA3.0接口，可擴展SSD/HDD硬盤，板載32GB/64GB/128GB eMMC，支持1 x TF卡槽，多種形式輕松增加存儲容量。

3

靈活拓展，接口豐富

2 x RJ45

1 x USB3.2Gen1 OTG

3 x USB3.2 Gen1

1 x 2合1音頻接口

1 x Power on, 1 x Recovery

1 x 板載 Wi-Fi/BT 模塊

1 x Full-size Mini-PCle for 3G/4G

1 x SIM卡槽

6 x USB2.0, signal by 6 x 4pin USB header

1 x 20pin eDP,1 x 30pin dual channel 24bit LVDS

1 x MIPI-CSl jack

2 x 4pin RS232

2 x 4pin RS485,2 x 4pin TTL,2 x 4pin I2_C,2 x 4pin TTL

1 x CAN,1 x l0_Key

1 x 2pin MlC,1 x 4pinSPK, 2 x 6pin SPl 1 x 4pin DC-IN

產品4

IB3-761

產品特性

1

搭載四核瑞芯微3568處理器

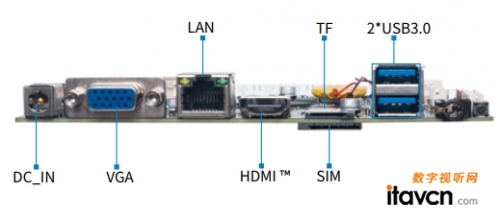

杰和IB3-761搭載芯片采用的是瑞芯微3568處理器(4*A55@2.0GHz)，采用22nm專業制造，內置ARM Mali G52 2EE GPU，嵌入1.0TOP NPU，支持4K@60fps H.265/ H.264/ VP9/ VP8視頻解碼，1xHDMI(Max3840x2160@60Hz);1xVGA(Max.1920x1080@60Hz);1xLVDS(Max.1920x1080@60Hz);1xeDP(Max.1920x1080@60Hz)，支持多路視頻源同時解碼。

2

具備快速存儲大容量數據能力

IB3-761板載 2GB/4GB DDR4內存，板載eMMC 16GB/32GB/64GB，1xTF卡槽，多種形式輕松增加存儲容量。

3

靈活拓展，接口豐富

2 x USB3.2Gen1

1 x USB3.2Gen1 OTG

1 x 2合1音頻接口

1 x RJ45

1 x TF 卡槽,1 x SIM 卡槽

1 x 30pin LvDS(Max1920 x 1080@60Hz)+6pin 背光插座

1 x 20PIN eDP(Max1920 x 1080@60Hz)+6PIN 背光插座

1 x MIPI-CS1

9 x USB2.0

6 x RS232/TTL/RS485

1 x 8pin GPl0,1 x 6pin TP I2_C,1 x 4pin SPK

1 x USB3.2 Gen1 接口

1 x 全高 Mini-PCle 擴展 3G/4G

1 x 板載 WiFi/BT 模塊(支持 2.4GHz/5GHz)

產品5

IB3-722

產品特性

1

搭載四核瑞芯微3288處理器

杰和IB3-722搭載瑞芯微RK3288 四核Cortex-A17處理器。支持通過1個HDMI(最大3840X2160@60Hz)或1個LVDS (1920x1080@60Hz)接口，1x20pin eDP 視頻信號插針進行顯示輸出，是為國內POS機量身打造的ARM平臺主板。

2

具備快速存儲大容量數據能力

內置 DDR3L 內存、eMMC5.1 存儲，板載 8GB/16GB/32GB/64GB，1xTF卡槽。

3

靈活拓展，接口豐富

3 x USB2.0,1 x USB2.0(OTG)

1 x 2 合1音頻接口

1 x RJ45

1 x Mini-PCle 擴展 3G/4G

1 x TF卡槽,1 x SIM 卡槽

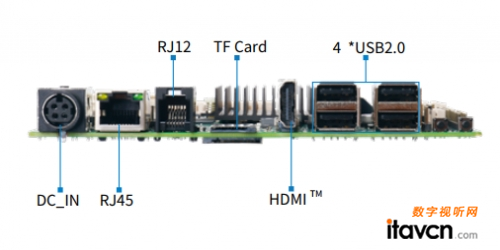

1 x RJ12

1 x 30pin LVDS(Max.1920x1080@60Hz)+6pin 背光插座,1 x 20PINeDP(Max.1920x1080@60Hz)+6PIN 背光插座1 x MIPI-DSl(Max.1920x1080@60Hz)

3 x USB2.0，4 x TTL，1 x 6pin TP I2_C

1 x 2pin MICIN, 1 x 4pin AUDIO OUT

2 x 10 Key(VCC、GND、4xGPIO)

1 x 4pin 24V DC-IN

1 x 板載 WiFi/ BT 模塊(支持 2.4GHz/5GHz)

產品6

IB3-731

產品特性

1

搭載四核瑞芯微3328處理器

杰和IB3-731搭載瑞芯微RK3328 四核 Cortex-A53 處理器，主頻可達1.50GHz，支持1 x HDMI視頻接口輸出，內置1 x 30pin LVDS 視頻信號插針及Mail-450MP2集成GPU的優秀編解碼能力，能夠保證絕大多數視頻圖像穩定播放。

2

具備快速存儲大容量數據能力

板載DDR3L2GB，板載 eMMC 8GB 存儲，最大支持 64GB，1 x TF 讀卡器。

3

靈活拓展，接口豐富

1 x USB 3.0,1 x USB OTG

1 x 2 合1音頻接口,1 x RJ45

2 x USB 2.0

1 x 雙通道 24 位 LVDS插針(與HDMI 同源)

1 x RS232,1 x TTL

1 x 全高Mini-PCle 擴展 3G/4G

1 x 4pin 雙聲道 AUDIO-0UT,1 x MIC-IN,

1 x IO/KEY

1 x TP,1 x SIM 卡槽

1 x 板載Wi-Fi/BT模塊

產品7

IB3-741

產品特性

1

搭載六核瑞芯微3399處理器

杰和IB3-741一款針對商顯自助終端產品開發的3.5寸主板，采用瑞芯微RK3399處理器(雙Cortex-A72大核+四Cortex-A53小核)六核 64 位CPU，集成超強Mali-T860 MP4 GPU，具備高性能、低功耗等特點，支持H.265/H.264/VP9 4K@60fps高清視頻解碼和顯示，支持1 x HDMI (Max.3840 x 2160 @60 Hz)，內部接口支持1 x eDP和1 x LVDS(Max. 1920 x 1200@24 Hz)多種顯示接口。

2

具備快速存儲大容量數據能力

板載2GB LPDDR4-2133 MHz內存，板載16GB/32GB/64GB eMMC，支持1x TF卡槽，多種形式輕松擴展存儲容量。

3

靈活拓展，接口豐富

1 x USB3.2Gen1,1 x USB3.2Gen1 OTG

1 x 2合1音頻接口

1 x RJ45

1 x TF卡槽,1 x SIM卡槽

1 x MIPI-CSI

4 x USB2.0,3 x RS232

1 x RS485,1 x TTL,1 x 6pinGPl0

1 x 6pinGP I2_C,1 x TP

1 x 全高Mini-PCle擴展3G/4G

1x 板載 WiFi/BT模塊(支持 2.4GHz/5GHz)

1 x 30pinLvDS(Max.1920x1080@60Hz)+6pin背光插座,1 x 20PIN eDP(Max.1920x1080@60Hz)+6PIN 背光插座

產品8

IB3-721

產品特性

1

搭載四核瑞芯微3288處理器

搭載瑞芯微RK3288四核Cortex-A17處理器，主頻可達1.80GHz，不論APP開發者，或是擁有獨立應用系統的設備廠商，都以這塊核心為平臺開發適配大量軟件應用。同時IB3-721具備4組商顯方案常用的視頻接口：1組HDMI視頻輸出接口、1組20pin eDP插針、1組30pin LVDS插針以及1組30pin MIPI插針，可任選2組同時輸出畫面。

2

具備快速存儲大容量數據能力

板載2GB DDR3L內存，Onboard 16GB/32GB/64GB，支持1XTF卡槽。

3

靈活拓展，接口豐富

1 x USB2.0,1 x USB2.0(OTG)

1 x 2合1音頻接口

1 x RJ45

1 x 30pin LvDS(Max.1920x1080@60Hz)+6pin 背光插座

1 x 20PIN eDP(Max.1920x1080@60Hz)+6PIN 背光插座

1 x MIPI-DSI(Max.1920x1080@60Hz)

3 x USB2.0

3 x TTL,1 x 6pinTP I2_C

1 x 2pin MICIN,1 x 4pin AUDlO OUT, 1 x 5pin IR,1 x l0 Key

1 x 板載 WiFi/BT 模塊(支持 2.4GHz/5GHz)

杰和科技全系列3.5寸嵌入式主板，以其獨特的特點和廣泛的適用性，可為多領域多行業的應用提供了穩定可靠的計算和控制支持，推動行業智能化、信息化發展，實現行業變革應用的重要設備。
