表面式觸摸屏技術推動人機接口新革命
http://www.www.158lj.cn     2009-12-11    來源:中國數字視聽網    作者:july

         電容式觸摸技術與目前市場占有率最高的傳統電阻式觸摸技術相比,為使用者帶來了多項優點,包括:高達97%的穿透率與更真實的色彩呈現為我們帶來更佳的視覺享受;觸摸功能的實現只需輕觸甚至不必實際與屏接觸的特性,為用戶帶來更輕松靈活的操控性;更長的使用壽命,電容屏的觸摸壽命約為兩億次,為四線電阻屏(一百萬次)的兩百倍,五線電阻屏(四千萬次)的五倍。
        電容式觸摸技術偵測的信號來自于因觸碰而引起的微量變化。按工作原理的不同,可大略分為表面電容式觸摸技術(SCT, Surface Capacitive Touch)與投射電容式觸摸技術(PCT, Projected Capacitive Touch)。前者常見于大尺寸戶外應用,如公共信息平臺(POI)及公共服務(銷售)平臺(POS)等產品上,而后者則因蘋果公司推出的多點觸摸手機iPhone而炒得沸沸揚揚。
         從觸摸技術發展的過程上來看,最早導入觸摸技術的市場是工業控制領域,其目的是將繁復且面積龐大的機械設備控制盤,整合到單一窗口、多重分頁的屏幕上,當時使用的是中大尺寸電阻屏。然而電阻屏的壽命與耐受性不足等缺憾,實在無法滿足工控領域的需求,也因此,當中大尺寸SCT一問世,高端設備機臺立即改用SCT方案。直到2003年前后,由于電阻屏制造成本降低,開始有小尺寸被應用在PDA、GPS等可攜式產品中,觸摸技術正式進入消費性市場。相較于電阻式技術,SCT可以大幅改善其缺陷;相較于PCT,SCT的技術更為成熟穩定,可以量產導入。因此我們可以合理地推論:當SCT的整體成本因?yàn)楫a(chǎn)業成員們的策略聯盟和技術資源整合而大幅下降時,SCT將有機會成為小尺寸消費應用最佳的解決方案。
 表面電容式觸摸技術

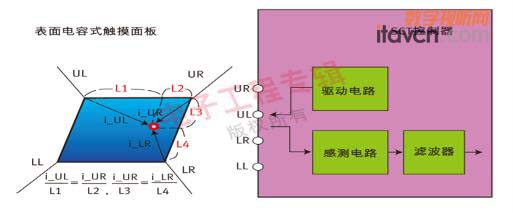

         SCT面板是一片涂布均勻的ITO層,面板的四個角落各有一條出線(UR, UL, LR, LL)與SCT 控制器相連接。為了能夠偵測觸碰點的確切位置,SCT控制器必須先在SCT 面板上建立一個均勻的電場,這部份工作是由IC內部的驅動電路對面板進行充電來達到。當手指觸及屏?xí)r,會引發微量電流流動;此時IC內的感測電路會分別解析四條聯機上之電流量,并依照?qǐng)D中的公式將觸碰點的XY坐標推算出來。為了克服干擾的影響,可以利用硬件濾波器或軟件濾波器對推算出的坐標值進行處理。

        正是由于表面式觸摸技術的諸多優點,才使其在系統集成領域獨領風騷,也成為各大系統集成廠商競相追逐的對象,例如CREATOR快捷系列觸摸終端都在使用該技術。也許現在電阻式觸摸屏技術仍占據一定的市場,但在不遠的未來,表面式電容觸摸技術一定會成為推動人機接口技術、系統集成控制終端等領域的星星之火。

(編輯 小羅)
